在現代工業生產環境中，車間工廠的中央空調系統設計與全屋定制方案的CAD圖紙是保障生產環境舒適性與功能性的核心基礎。這些圖紙不僅承載著精確的工程數據，更是施工與定制過程中的關鍵指導文件。

中央空調CAD設計圖的重要性

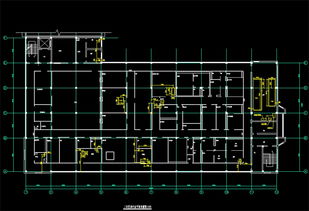

車間工廠的中央空調系統設計圖（通常為CAD格式）是暖通空調（HVAC）工程的核心。一份1.29MB的CAD圖紙可能包含了詳細的平面布局、管道走向、設備定位、風量計算及控制系統示意圖。這些圖紙確保了空調系統能夠高效、均勻地調節大面積工業空間內的溫濕度，排除生產過程中產生的熱量與污染物，保障設備穩定運行與員工健康。設計師需綜合考慮建筑結構、生產流程熱負荷、能效標準與預算限制，圖紙的精確性直接影響到安裝成本與后期運行效能。

如何獲取與利用CAD圖紙資源

所謂“CAD圖紙大全”或資源集合，通常指通過網絡平臺、專業論壇或設計軟件庫獲取的圖庫。在搜索“某車間工廠中央空調CAD設計圖平面圖下載”時，需注意來源的權威性與圖紙的適用性。合法途徑包括購買正版圖集、使用專業軟件自帶模板或委托設計院定制。下載后，應使用AutoCAD、浩辰CAD等軟件打開，仔細核對比例尺、圖層信息及標注細節。對于1.29MB左右的文件，它可能是一個中等復雜度的平面圖，包含基本的設備布局與管道草圖，但復雜項目圖紙可達數十MB。使用時務必根據實際車間尺寸、設備型號與本地規范進行調整，切勿直接套用。

全屋定制CAD圖紙與工業設計的交叉應用

“全屋定制CAD圖紙”雖源于家居裝修，但其設計邏輯——即根據特定空間尺寸與功能需求進行個性化布局——同樣適用于工業環境中的辦公區、控制室或休息區定制。在車間工廠項目中，這類圖紙可能涵蓋內部隔斷、定制柜體、辦公家具及照明設計，與中央空調平面圖需協同設計，避免管線沖突。例如，空調送風口需避開定制柜體，而電氣圖紙需與定制布局匹配。將兩者結合，可實現從生產區域到輔助空間的整體環境優化。

平面設計在工程圖紙中的角色

此處的“平面設計”并非指視覺藝術，而是指工程領域的平面布置設計。它貫穿于中央空調與定制圖紙中，通過二維俯視圖展現空間內所有元素的定位。優秀的平面設計能優化動線、提升空間利用率，并確保空調氣流組織合理。設計師需將技術參數轉化為直觀圖形，標注清晰，使施工團隊能準確執行。

實踐建議與注意事項

1. 圖紙整合：在車間工廠項目中，應將中央空調CAD圖、全屋定制圖及電氣、給排水圖紙疊加核查，確保各系統兼容。
2. 規范遵循：設計需符合國家《工業建筑供暖通風與空氣調節設計規范》等標準，注重節能與安全。
3. 專業協作：建議由暖通工程師、室內設計師與結構工程師共同參與，利用CAD軟件的協作功能減少誤差。
4. 資源甄別：下載網絡圖紙時，確認其更新日期與適用范圍，優先選擇標注完整、圖層分明的文件。

車間工廠的中央空調與定制化設計是一個系統工程，CAD圖紙作為其“語言”，將創意與精度融為一體。掌握如何獲取、解讀并優化這些圖紙，是打造高效、舒適工業環境的關鍵步驟。
